屋頂通風器的整體通風方案設計計算

屋頂風機整體通風資料

屋頂通風器的整體通風方案設計計算

102

10

96M

首先,了解客戶車間尺寸,需要了解長、寬、高。

第二,根據車間尺寸計算出車間總面積、總體積及截面積。

總面積=長x寬,單位m

總體積=長x寬X高,單位m3

截面積=長x高,單位m

應用行業

軸流式整體換風可應用于以下行業

1、機械加工焊接煙塵

2、鋁壓鑄油煙

3、輕質復合材料粉塵

4、等離子切割煙塵:

5、機加工煙霧。

特別注意事項

需要特別注意客戶廠房承重,避免

計算出風機數量后由于重量超標無法安

裝

息共享文

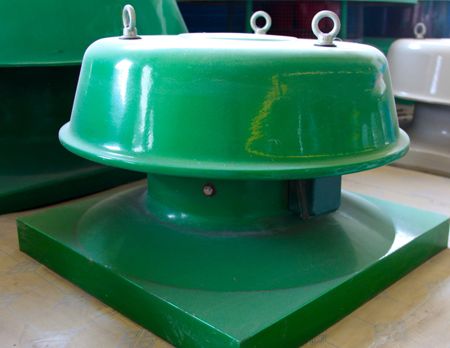

風機介紹

名稱

參數

玻璃纖維復合材料

外框材質

葉片數量

7片50時葉片

IHP1OPF級

電機

電壓

380V

470rpm

轉速

音量

7075dB

風量

40000mh

功率

1.100W

尺す

145x145x68cm

重量

dk

方案設計計算

第三,設計整廠換氣次數及整體風量。

換氣次數一般設計換氣26-30次之間

整體風量=換氣次數廠房總體積

第四,計算排風機數量。

排風機數量=廠房設計排風量/風機額定排風量。

風機額定排風量按照40000m3小時計算。計算出的風機數

量取整。

第五,設計排風機布置

沒有確定的排布規則,一股均布。
